智慧家庭第七步 Home Assistant接入Shelly來控制你的電燈吧

如果你還沒有安裝好Home Assistant 請先閱讀

智慧家庭第一步 在Synology上架設Home Assistant

如果你還沒在Home Assistant上安裝HACS 請先閱讀

智慧家庭第二步 Home Assistant安裝 HACS

如果以上兩個步驟都已經完成,那麼我們就往下繼續看吧

Shelly控制器在台灣並不常見,常見的幾乎都是大陸品牌居多,今天要說明的是Shelly 1PM

從名稱看起來就會知道,這顆可以控制一個迴路燈具且具有耗電量統計,Shelly1PM走的連線方式是Wifi直連,沒有透過其他網關之類的裝置走Zigbee,相對的就必須更確保家裡的無線網路必須要穩定不斷線,否則就會常看到Shelly離線電燈無法控制。

Shelly的優勢在於,原生就支援Home Assistant以及從Amazon購買運回來一顆大約台幣600多

等於說,全屋子假設有20個電燈迴路需要控制器那也就是一萬多塊的硬體費用,相對便宜滿多的,另一方面Shelly屬於迴路控制開關不需要替換牆上原本的實體開關,這樣子做可以保留牆上開關使用,萬一智能的部分斷線還是可以使用實體開關來控制燈具,比較保險。

但是缺點就是Shelly並非單火線產品,需要額外電力供給Shelly本身運作,而且體積雖然小但是應該還是塞不下開關盒

因此,安裝上就必須要在電燈處(天花板內)多增加一組火線供電給Shelly才行

OK,看到這裡需要說明的是本篇教學只僅於提供Shelly的接法以及設定方式,最終因為天花板內無法供電因此目前尚未正式使用

第一步 : 安裝Shelly APP

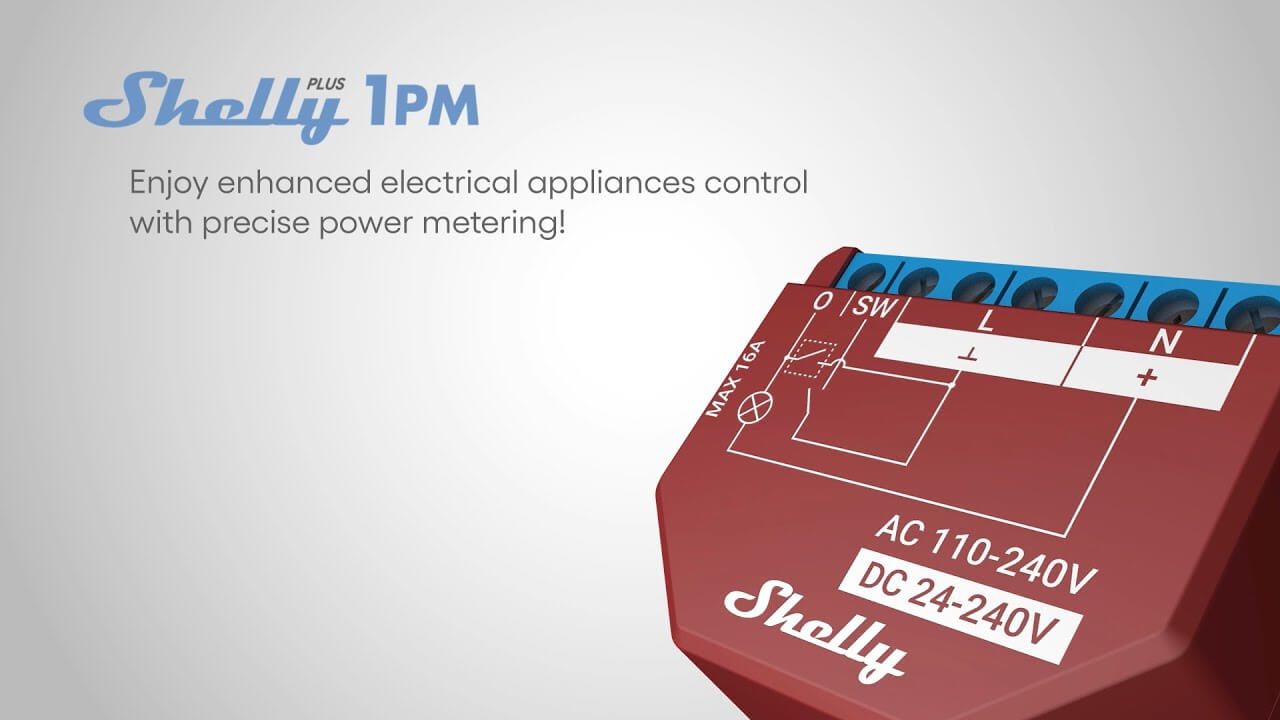

安裝Shelly APP之前,我們先來看一下搞懂上面些接點是什麼意思

shelly 1pm

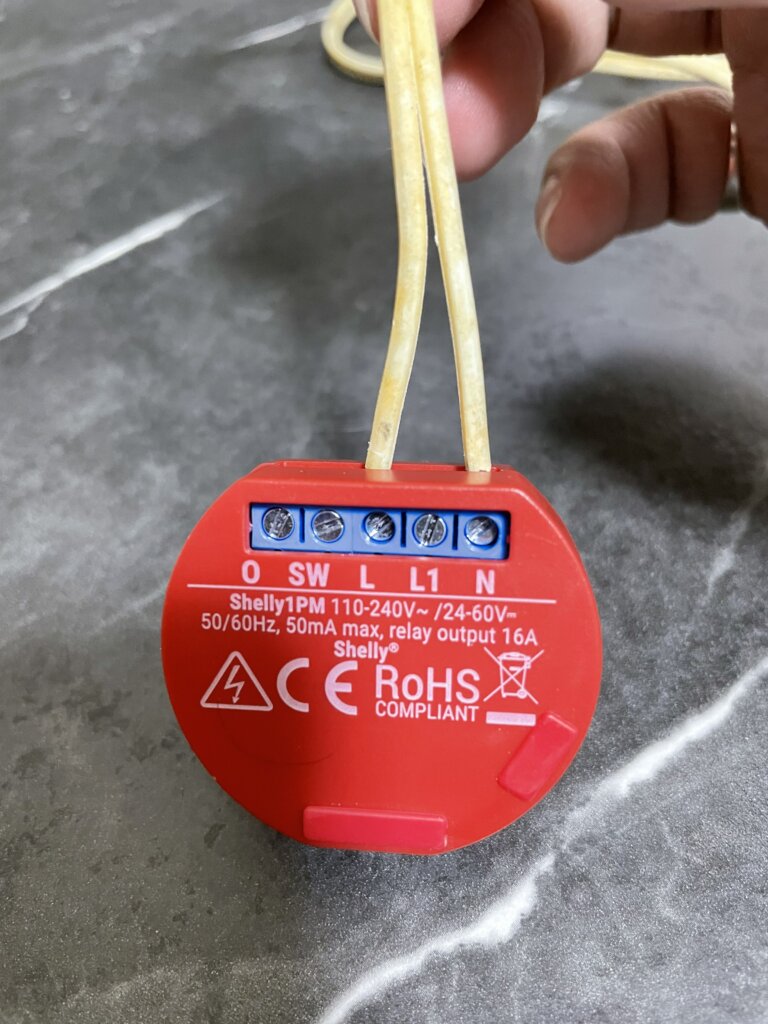

這是我認為最困難的一步,首先我們先搞懂上面些接點是什麼意思

L : 代表的是Shelly本身的火線電源

L1 : 可以接回開關供電,因為開關處本身已經有電所以L1基本上可以不接

SW : 由開關來的控制線,也就是原本接在電燈上的那條

0 : 接電燈正極

N : 接電燈的負極,也是Shelly的負極

接下來,我們就先接上L與N讓Shelly過電吧

shelly 1pm

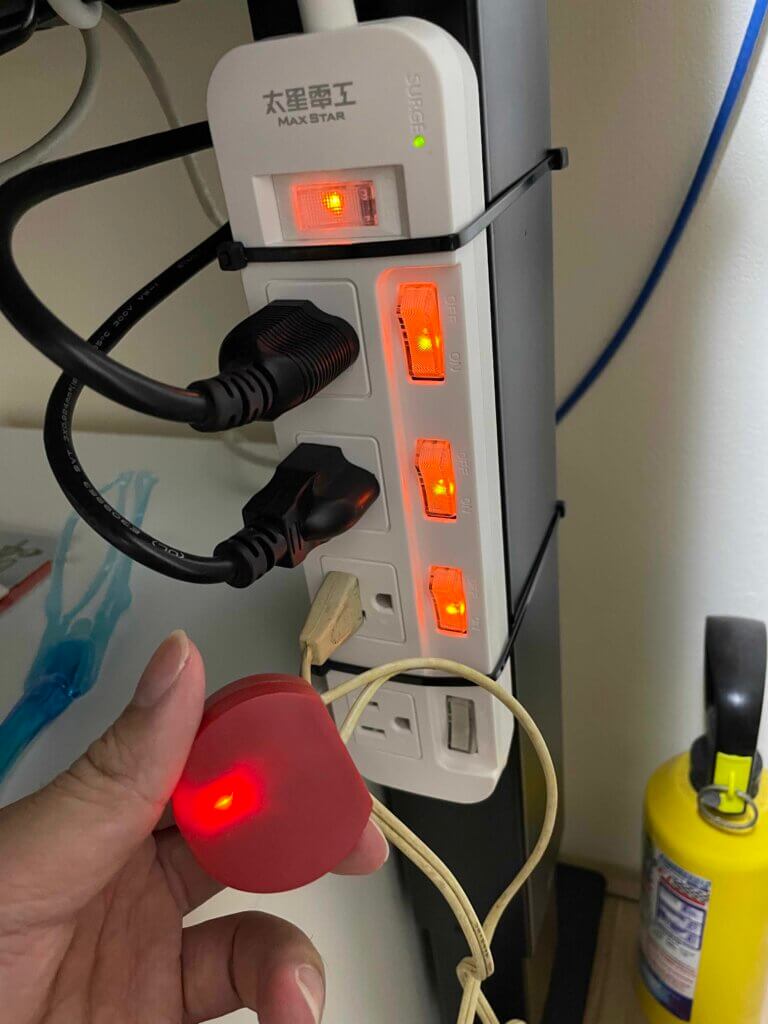

插上插頭後會看到Shelly亮燈開機

Shelly 1PM

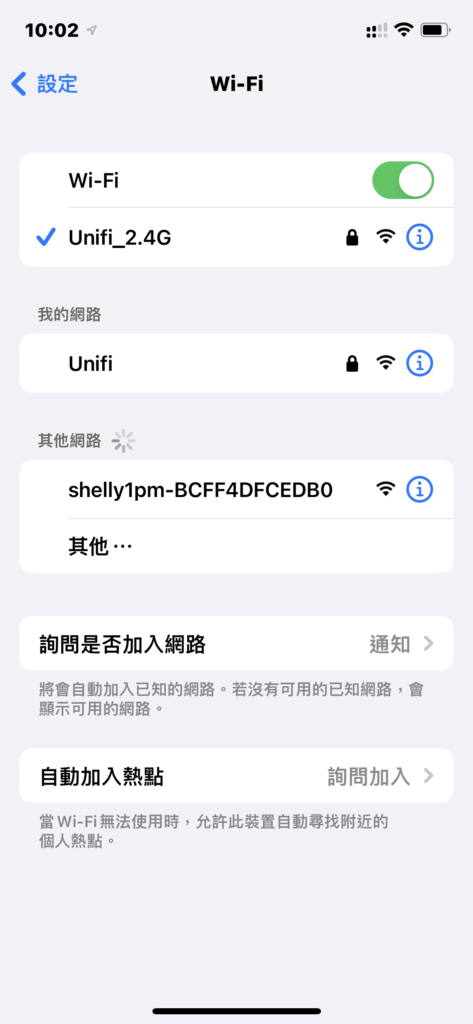

等幾秒鐘開幾完成後先用手機Wifi介面檢查一下Shelly是不是已經打出訊號來等連接了

shelly 1pm到這部分如果沒問題的話,就依照自己手機的系統把Shelly cloud App裝起來吧

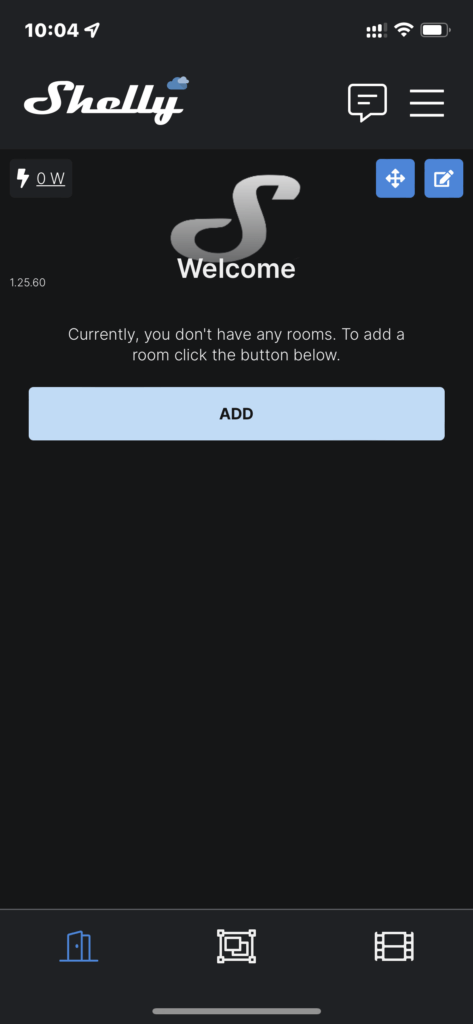

APP安裝好登入Shelly cloud帳號之後,首先我們必須建立一個空間名稱

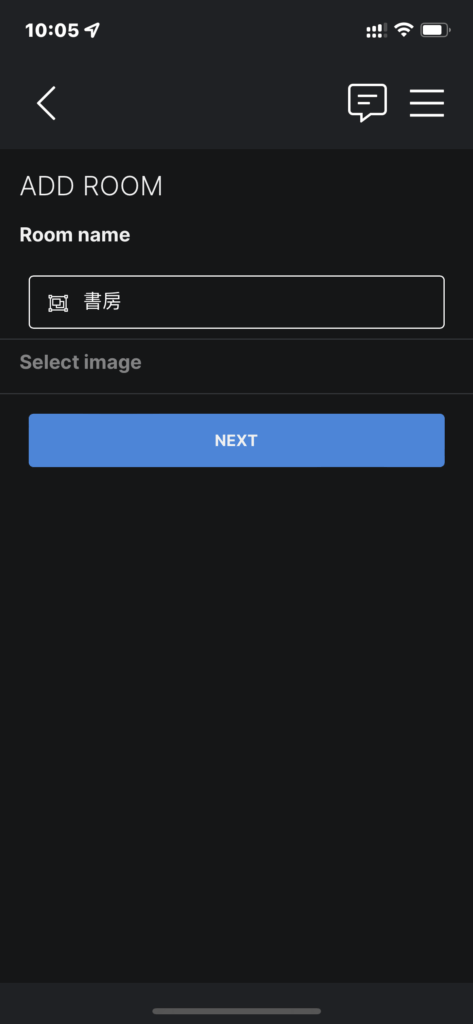

shelly cloud這邊範例我們建立一個叫做”書房”的空間

shelly cloud

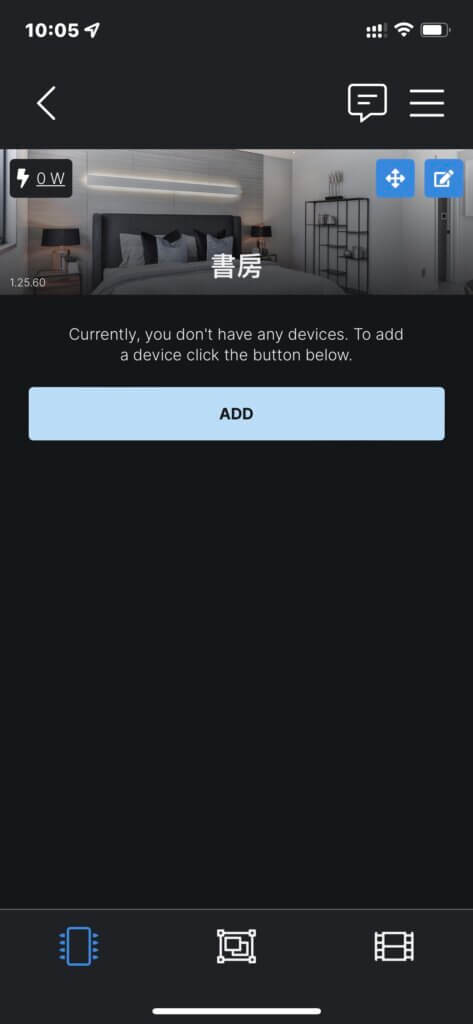

空間建立好之後,繼續往下我們要將Shelly 1PM加入書房這個空間來

shelly cloud

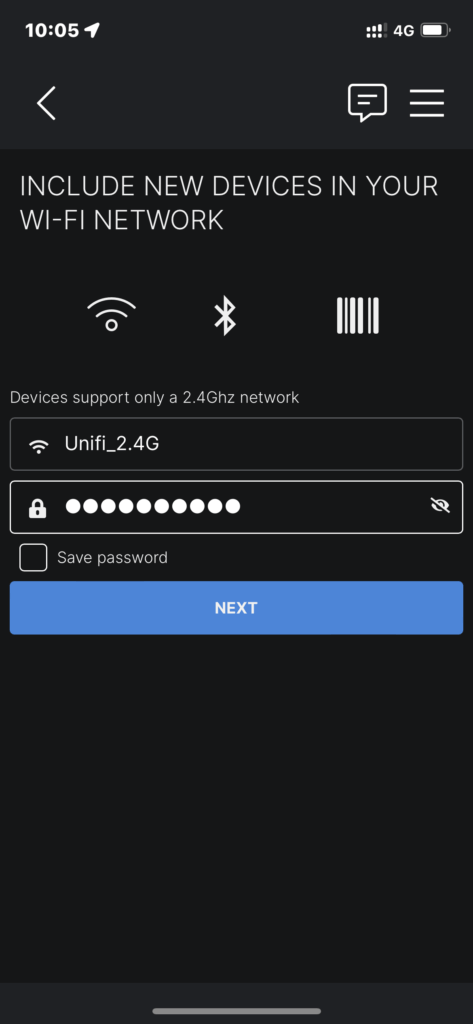

接著確認目前連線的wifi帳號密碼,app會把這些資訊寫入Shelly讓他可以連上家裡的wifi

shelly cloud

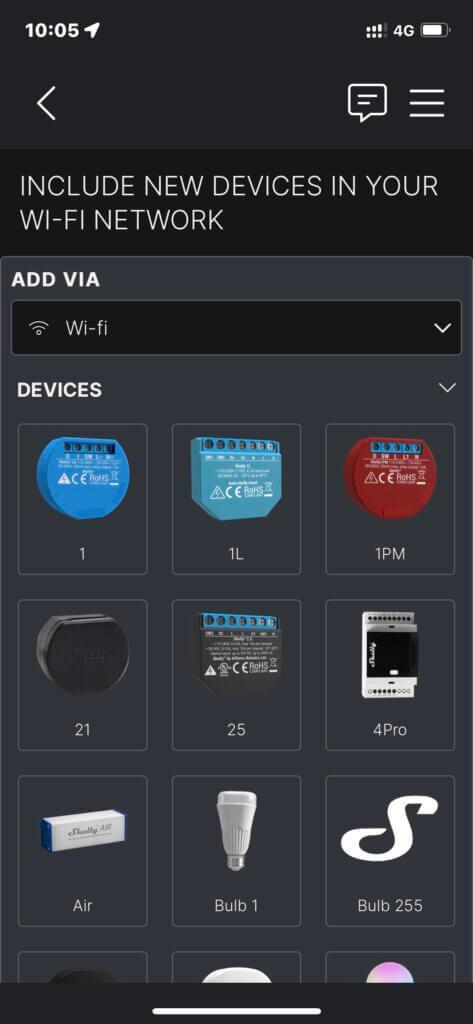

接著下一步,選擇要接入的shelly裝置,今天要接入的裝置事1PM

shelly cloud

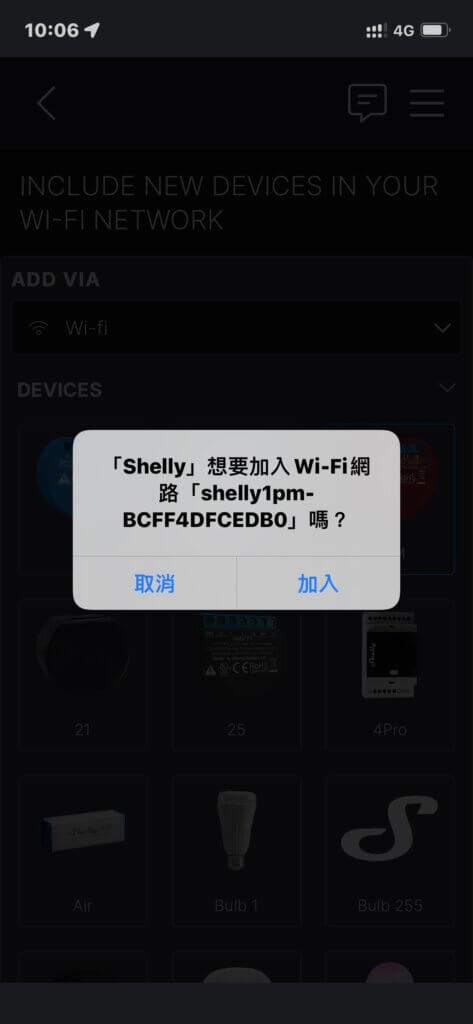

接著APP會切換到我們剛剛看到的Shelly自己打出來的Wifi訊號

shelly cloud

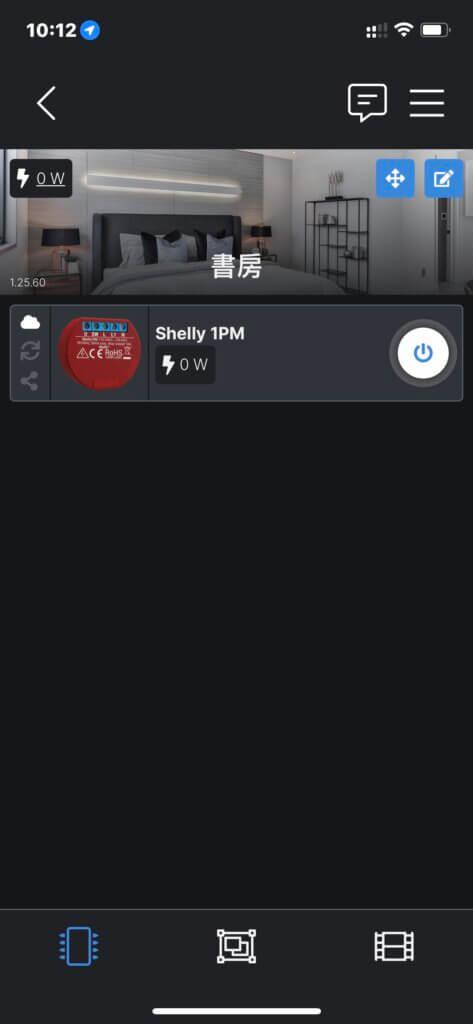

最後會建議如果有update,就把它裝完吧,整個完成之後就會在Shelly的App中看到裝置上線啦

shelly 1pm

其實如果沒有要使用其他平台控制Shelly的話,這時候已經可以透過APP來控制Shelly的通電狀態了

不過,還沒完成接下來我們要來說明一下Shelly對電燈的正確接法,最後再帶大家把Shelly接上Home Assistant

第二步 : 研究一下Shelly 如何接

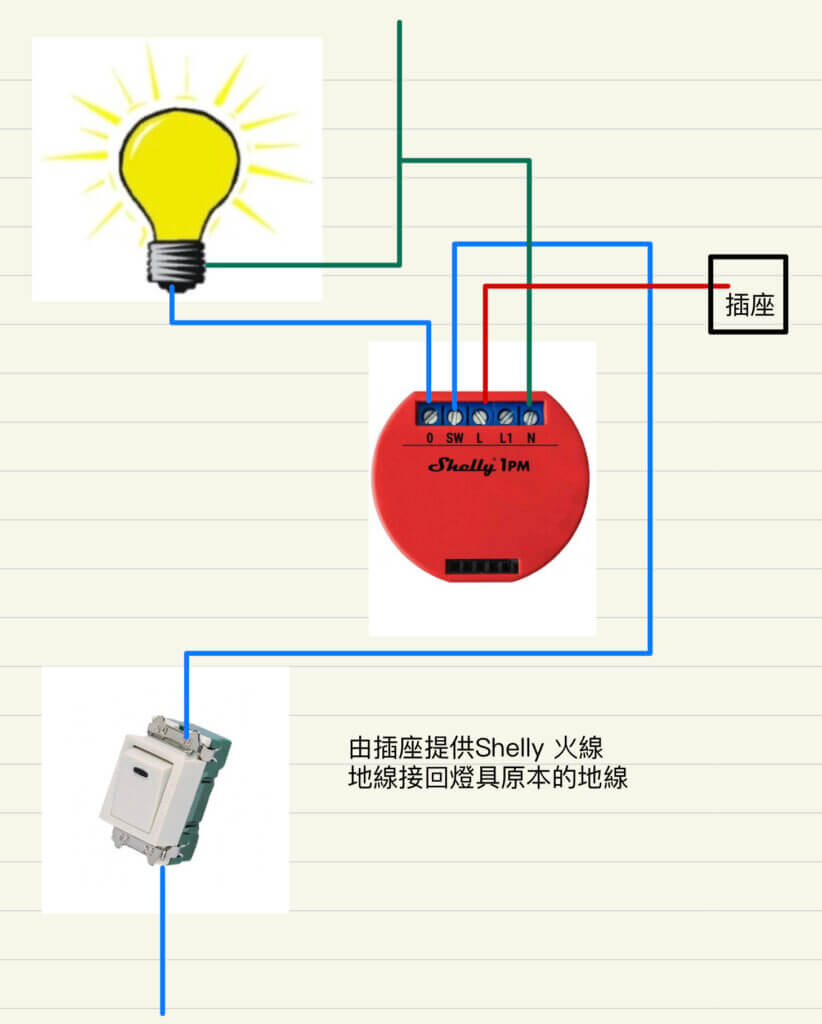

Shelly可以放在牆內開關旁,也可以放在天花板內燈具旁,有鑒於牆內空間幾乎是不夠Shelly擺放的,下圖的接法適合放在燈具附近

Shelly 1PM

圖中,插座的部分模擬供火線電源給Shelly使用,零線的部分就跟電燈接一起就行

這樣接上後,如果一切正常的話開關也是可以正常啓閉電燈的,當然手機APP也行

第三步 : 接入Home Assistant吧

接入Home Assistant大平台之後可以讓Shelly更容易跟其他IOT裝置互動,設定不同場景會比直接用Shelly App來的豐富

而Shelly本身就支援Home Assistant,因此接入的方式非常容易

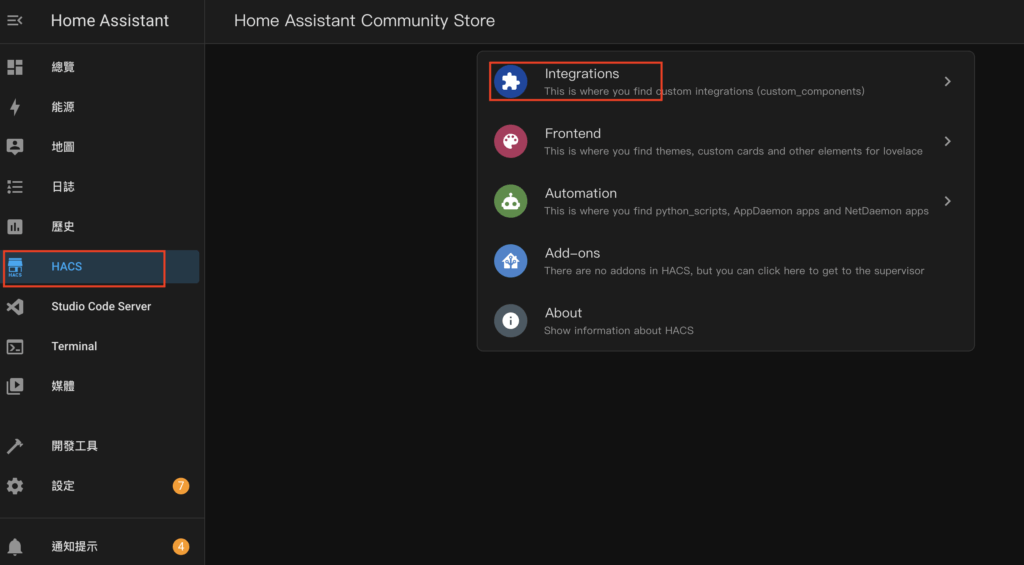

首先我們來到HACS的Integrations

home assistant

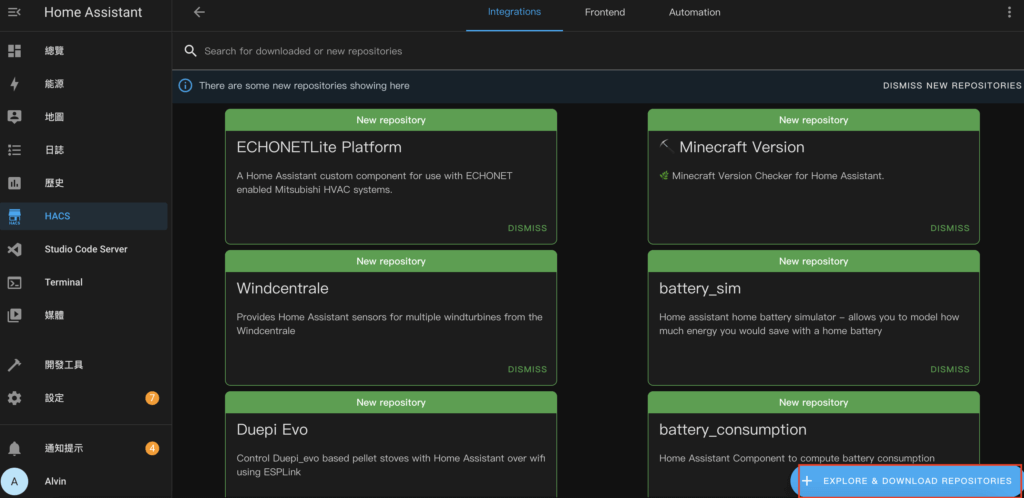

選擇右下角的Explorer 按鈕來尋找安裝Shelly套件

hacs

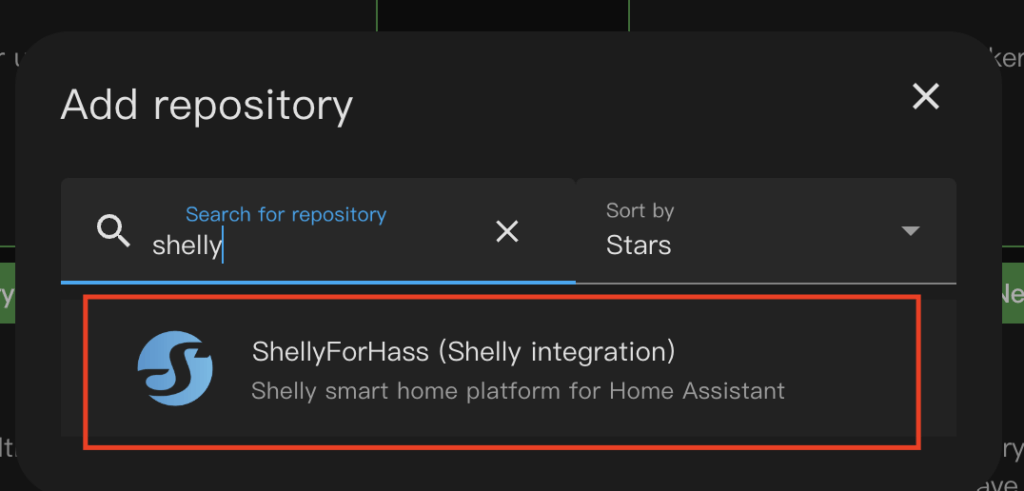

接著輸入Shelly,應該就能找到ShellyForHass

hacs

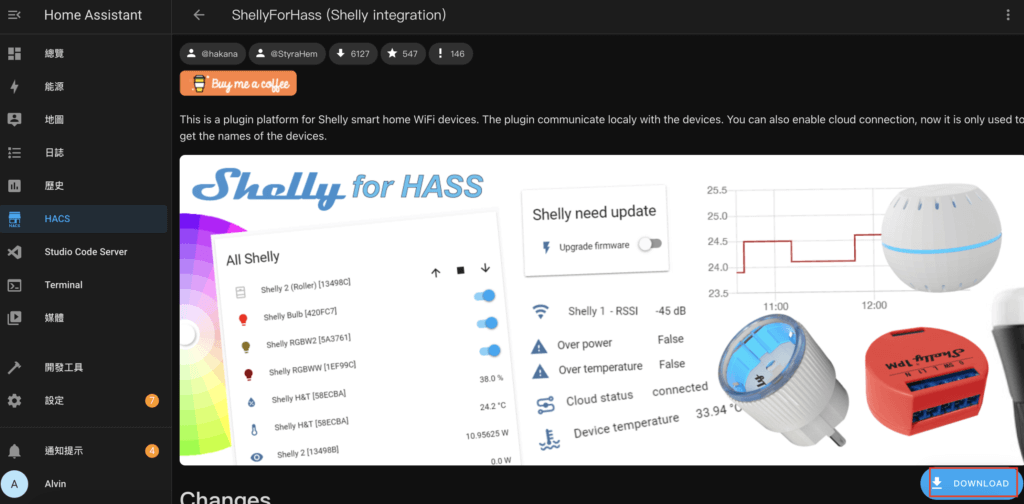

進入頁面後點選右下角Download

shelly for hass

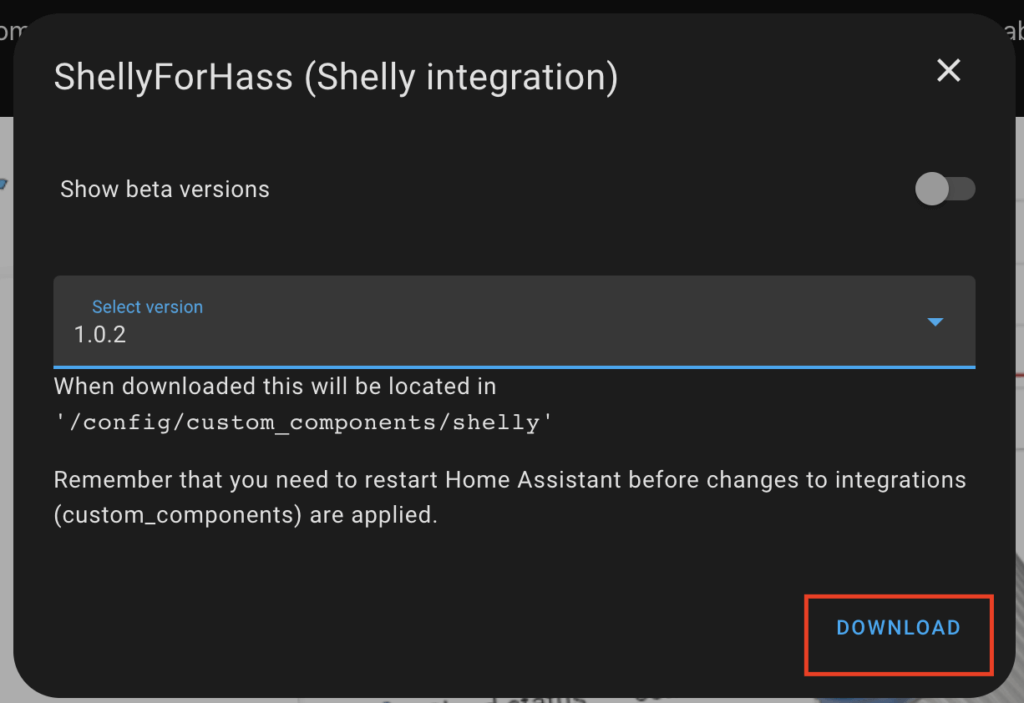

接著就跟安裝一般HACS套件一樣,選擇要安裝的版本,通常都是直接安裝最新版

shelly for hass

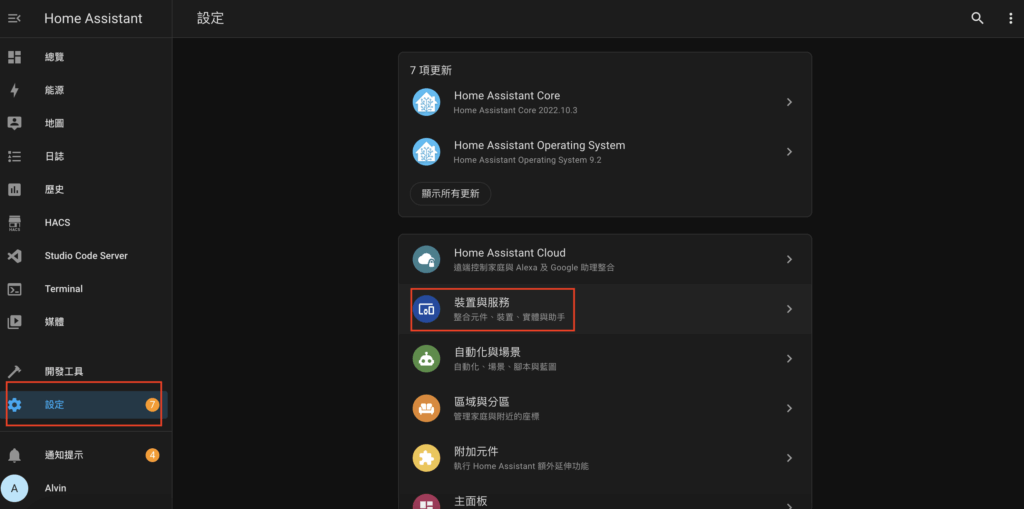

安裝完成後,來到畫面的設定 –> 裝置與服務

Home Assistant

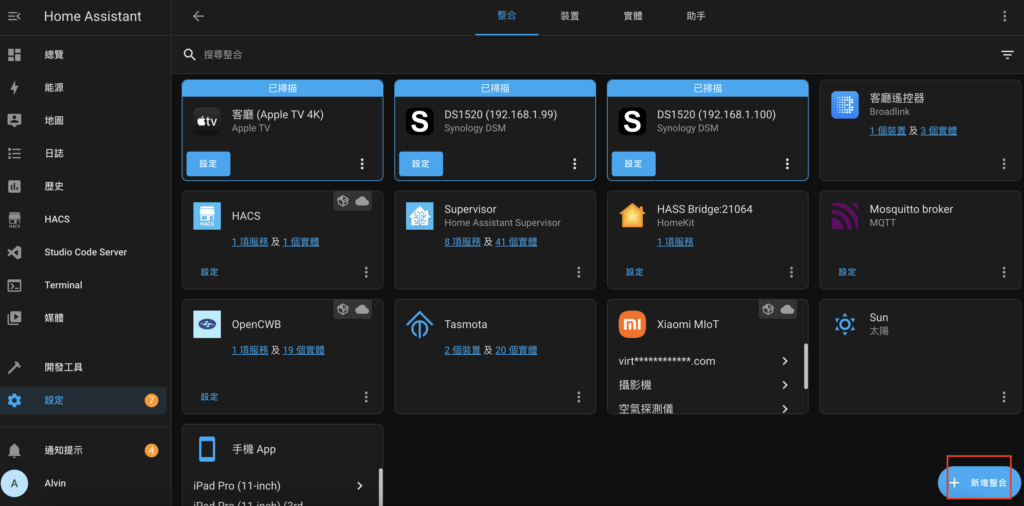

點選右下角新增整合

home assistant

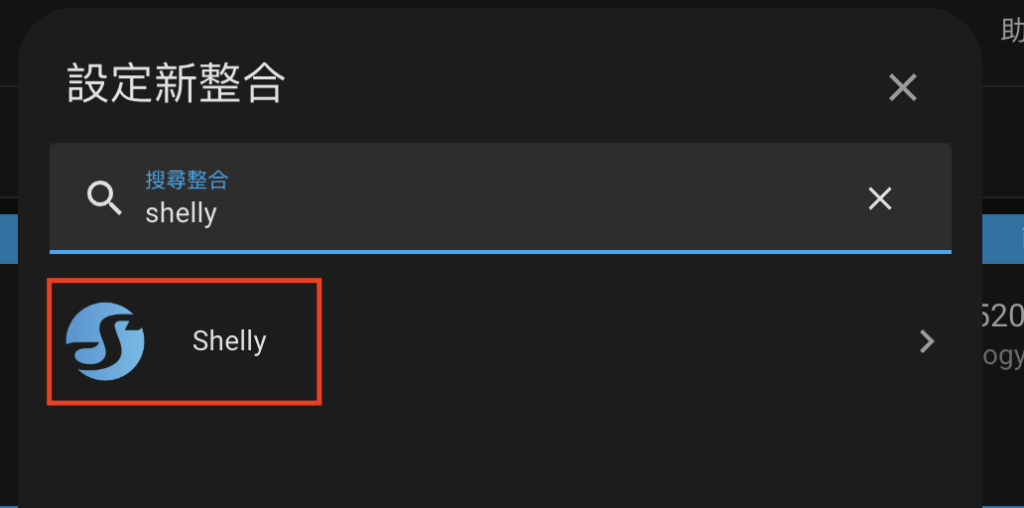

搜尋關鍵字Shelly,找到剛剛裝上的整合

Shelly

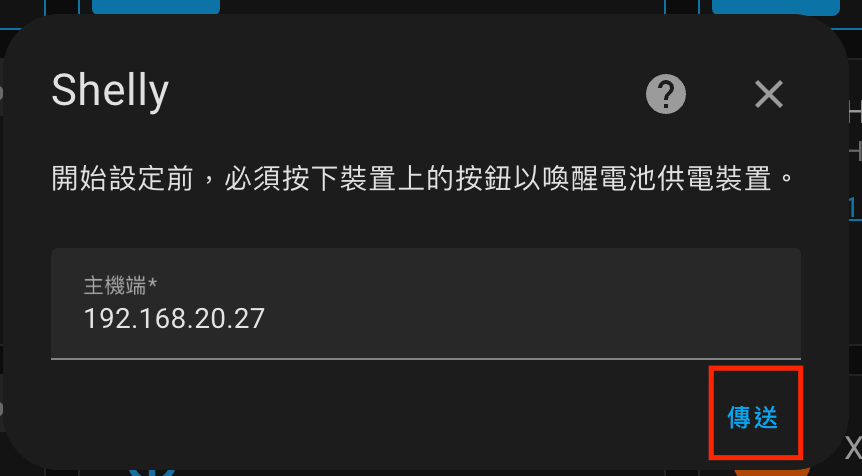

開始安裝之前,請確認Shelly目前的IP位置,至於如何找到IP位置就不再多做說明

前幾篇其他設備安裝時都有提到,請到自己的Wifi分享器中找到Shelly裝置,查看IP後,輸入到畫面中

Home Assistant

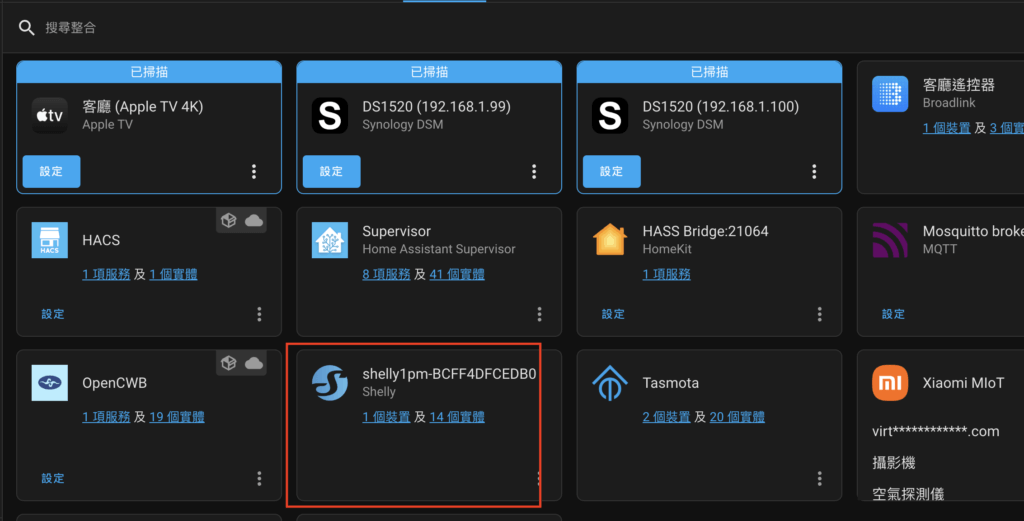

設定完成後,我們就能夠在整合中看到Shelly啦

home assistant shelly

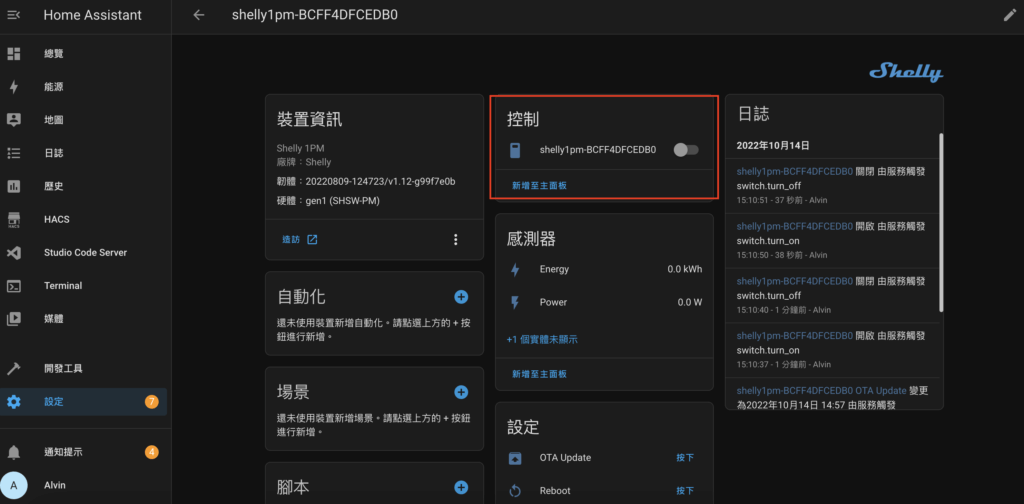

Shelly有很多數據可以讀出,因此裝置雖然只有一個,卻有14個實體可以讀取資料,點進去裝置畫面就能看到”控制”這個區域出現了Shelly的開關

請記住目前實體的名稱,等等還會用上它

Home Assistant Shelly

直接點選這個開關也是可以控制Shelly開關燈的,只是每次都要這樣近來太麻煩了,所以我們要把這個開關設定到總覽畫面上

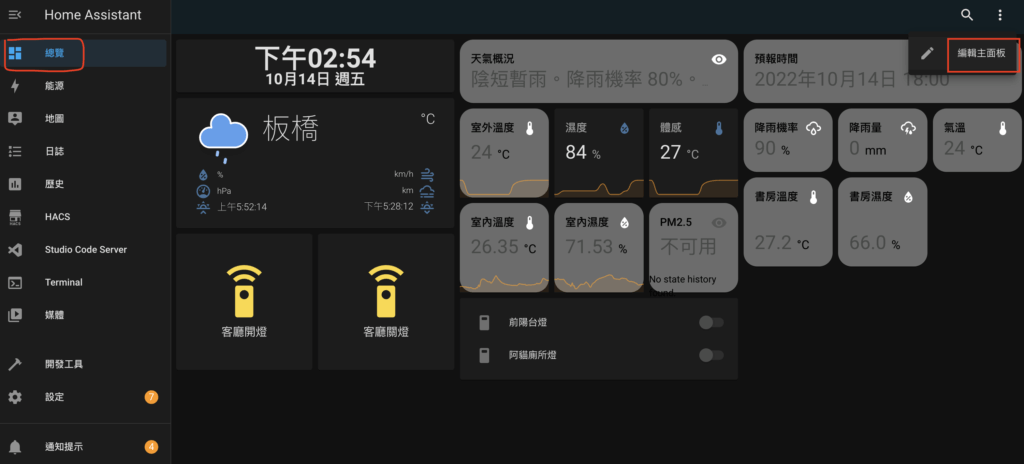

我們來到總覽畫面,點選右上角的編輯主面板按鈕

Home Assistant

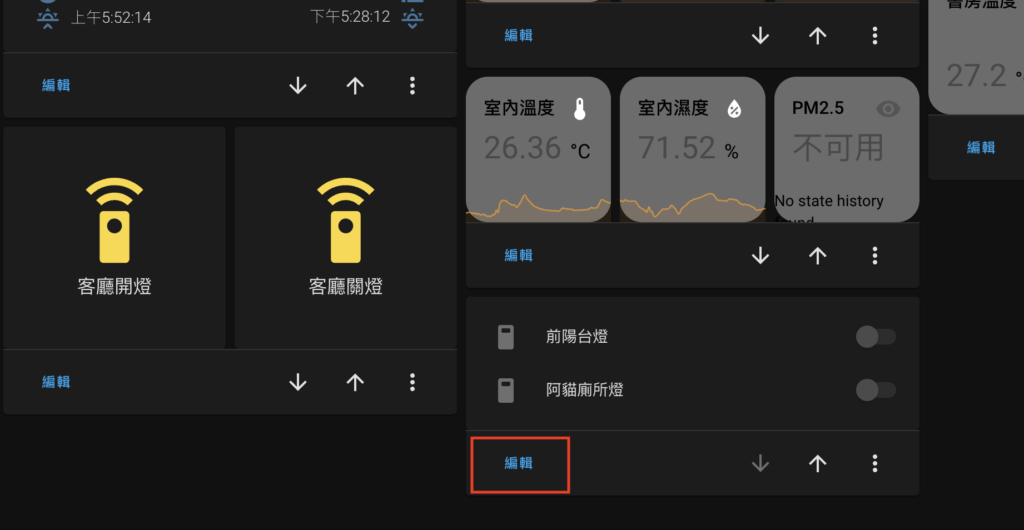

這次我把燈具開關都放一起,所以在開關這邊選擇編輯

home assistant

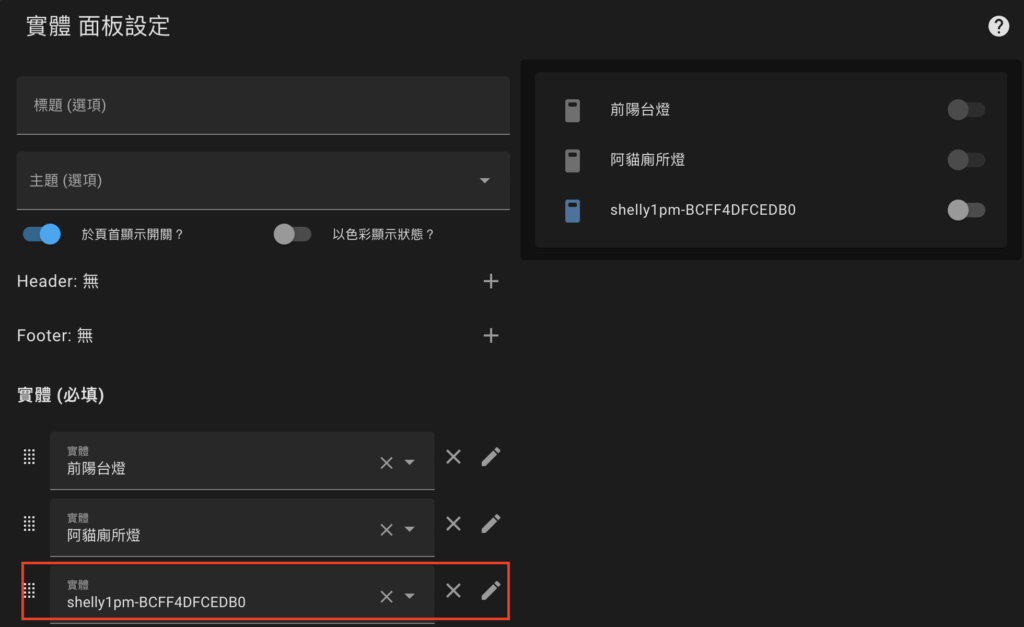

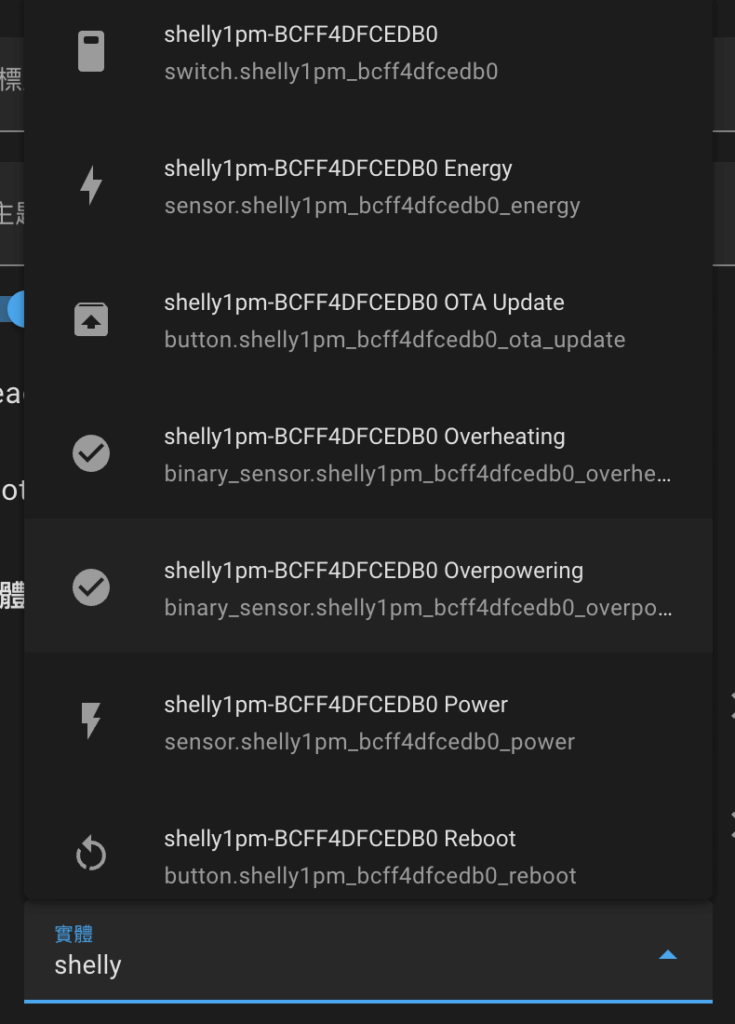

在眾多實體中,搜尋shelly吧,找到我們剛剛在整合中看到的開關名稱

home assistant

選進來之後,就會看到在面板中的開關多了一個Shelly1pm,這樣以後就可以直接在總覽畫面點選開關shelly的燈了

shelly 1pm

總結 :

Shelly1PM 是在智能家庭社團中滿多人推薦可以使用的迴路開關,但是這樣種開關真的只適合使用在裝潢前的房子,像我只是買來玩玩的話就不太適合,畢竟Shelly需要多一條火線供電,除非自己有水電經驗可以自行從天花板找到其他有電的火線給Shelly使用外,一般人還是不要輕易嘗試自己亂接。

最後,測試了一段時間Shelly連線滿穩定的,也歸功於家裡的Unifi無線網路非常穩定不斷線,未來Shelly會是裝修新家做燈具控制的參考項目之一,下一步將要帶大家把Home Assistant中的裝置帶入Home kit中,畢竟Home kit的操作介面還是比較簡潔一些,相對的其他家人要操作可能更容易。
