Reverse Proxy on docker 使用QNAP Container Station

之前一直有個想法，因為自己會用多台機器或者多台docker架設不同服務，但是80 port跟固定IP只有一個

如果在不同的機器下以前都是用不同的port來區隔，讓分享器把不同的port轉到不同的機器上來達成需求

但是一直覺得這樣做不是一個好的做法

後來找到了reverse proxy可以辦到我想要透過不同的url來區隔在不同docker上的網站

比如說nax.xxx 連回到nas管理頁面，plex.xxx連線到plex伺服器，www.xxx連到個人網站等等

雖然這些都站都存在同一個IP且在同一台機器上，只是服務的docker不同

因此這次就要用QNAP上的container station 啟動一台Nginx來負責轉接這些服務

參考資料:

https://blog.techbridge.cc/2018/03/17/docker-build-nginx-tutorial/

https://github.com/vfarcic/continuous-deployment/issues/2

1. 概念 :

概念上，我需要不同的URL轉接到不同的port，但是對外都是走80 port，這樣url比較好記

而且不希望用一台ubuntu架設Ngin來做這件事情感覺吃太多資源了，因此只透過QNAP的caontainer station

mapping一個nginx.conf設定檔到docker來達成目標

2. 準備好要給Nginx的config檔

這邊並不要是要寫Nginx中sites-available中的檔案，而是必須要寫nginx.conf，參考資料如下

user www-data;
worker_processes auto;
pid /run/nginx.pid;

events {
        worker_connections 768;
        # multi_accept on;
}

http {
  ##
        # Basic Settings
        ##

        sendfile on;
        tcp_nopush on;
        tcp_nodelay on;
        keepalive_timeout 65;
        types_hash_max_size 2048;
        # server_tokens off;

        # server_names_hash_bucket_size 64;
        # server_name_in_redirect off;

        #include /etc/nginx/mime.types;
        default_type application/octet-stream;

        ##
        # SSL Settings
        ##

        ssl_protocols TLSv1 TLSv1.1 TLSv1.2; # Dropping SSLv3, ref: POODLE
        ssl_prefer_server_ciphers on;

        ##
        # Logging Settings
        ##

        access_log /var/log/nginx/access.log;
        error_log /var/log/nginx/error.log;

        ##
        # Gzip Settings
        ##

        gzip on;
        gzip_disable "msie6";

        # gzip_vary on;
        # gzip_proxied any;
        # gzip_comp_level 6;
        # gzip_buffers 16 8k;
        # gzip_http_version 1.1;
        # gzip_types text/plain text/css application/json application/javascript text/xml application/xml application/xml+rss text/javascript;

  server { # php/fastcgi
    listen 8879;
    server_name xxx.alvinchen.club;
    location / {
        proxy_pass http://192.168.1.100:10084; # 伺服器程式位址與連接埠
        proxy_http_version 1.1;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection 'upgrade';
        proxy_set_header Host $http_host;
        proxy_set_header X-NginX-Proxy true;
    }
  }

  server { # php/fastcgi
    listen 8879;
    server_name 123.alvinchen.club;
    location / {
        proxy_pass http://192.168.1.100:12300; # 伺服器程式位址與連接埠
        proxy_http_version 1.1;
        proxy_set_header Upgrade $http_upgrade;
        proxy_set_header Connection 'upgrade';
        proxy_set_header Host $http_host;
        proxy_set_header X-NginX-Proxy true;
    }
  }


}

user www-data;

worker_processes auto;

pid /run/nginx.pid;

events {

worker_connections 768;

# multi_accept on;

}

http {

# Basic Settings

sendfile on;

tcp_nopush on;

tcp_nodelay on;

keepalive_timeout 65;

types_hash_max_size 2048;

# server_tokens off;

# server_names_hash_bucket_size 64;

# server_name_in_redirect off;

#include /etc/nginx/mime.types;

default_type application/octet-stream;

# SSL Settings

ssl_protocols TLSv1 TLSv1.1 TLSv1.2; # Dropping SSLv3, ref: POODLE

ssl_prefer_server_ciphers on;

# Logging Settings

access_log /var/log/nginx/access.log;

error_log /var/log/nginx/error.log;

# Gzip Settings

gzip on;

gzip_disable "msie6";

# gzip_vary on;

# gzip_proxied any;

# gzip_comp_level 6;

# gzip_buffers 16 8k;

# gzip_http_version 1.1;

# gzip_types text/plain text/css application/json application/javascript text/xml application/xml application/xml+rss text/javascript;

server { # php/fastcgi

listen 8879;

server_name xxx.alvinchen.club;

location / {

proxy_pass http://192.168.1.100:10084; # 伺服器程式位址與連接埠

proxy_http_version 1.1;

proxy_set_header Upgrade $http_upgrade;

proxy_set_header Connection 'upgrade';

proxy_set_header Host $http_host;

proxy_set_header X-NginX-Proxy true;

}

server { # php/fastcgi

listen 8879;

server_name 123.alvinchen.club;

location / {

proxy_pass http://192.168.1.100:12300; # 伺服器程式位址與連接埠

proxy_http_version 1.1;

proxy_set_header Upgrade $http_upgrade;

proxy_set_header Connection 'upgrade';

proxy_set_header Host $http_host;

proxy_set_header X-NginX-Proxy true;

}

重點是中間server那塊，我將8879 port上的xxx.alvinchen.club轉到內網中192.168.1.100機器上，port是10084

另一條是8879 port上的123.alvinchen.club轉到內網中192.168.1.100機器上，port是12300

這樣就達成我要的透過不同網址來轉發不同的服務

最後，檔案存檔成nginx.conf然後儲存在路徑：

/share/CACHEDEV1_DATA/ContainerStation/container-station-data/reverse_proxy

1	/share/CACHEDEV1_DATA/ContainerStation/container-station-data/reverse_proxy

之後我們要把這個路徑mapping到docker中

3. 在Container Station中建立一台Nginx

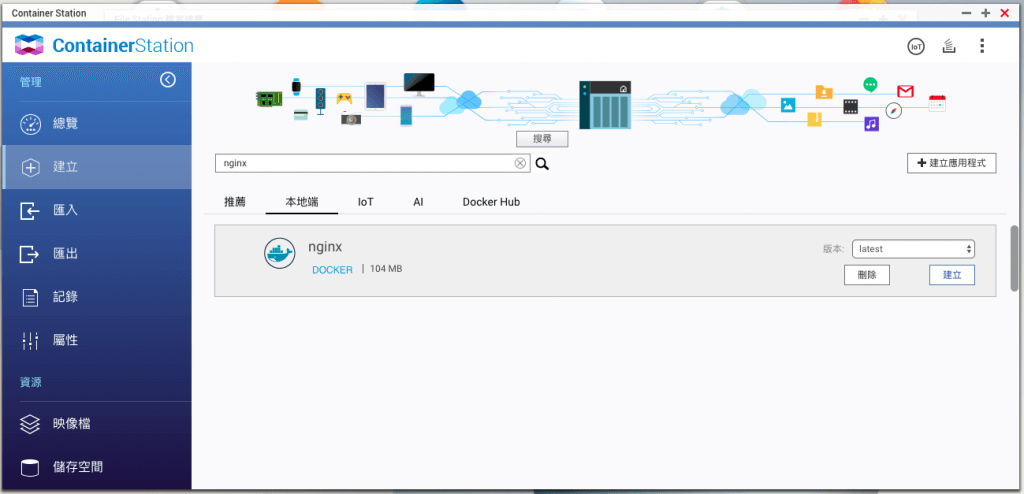

首先搜尋nginx，我是裝docker hub上的最新版本

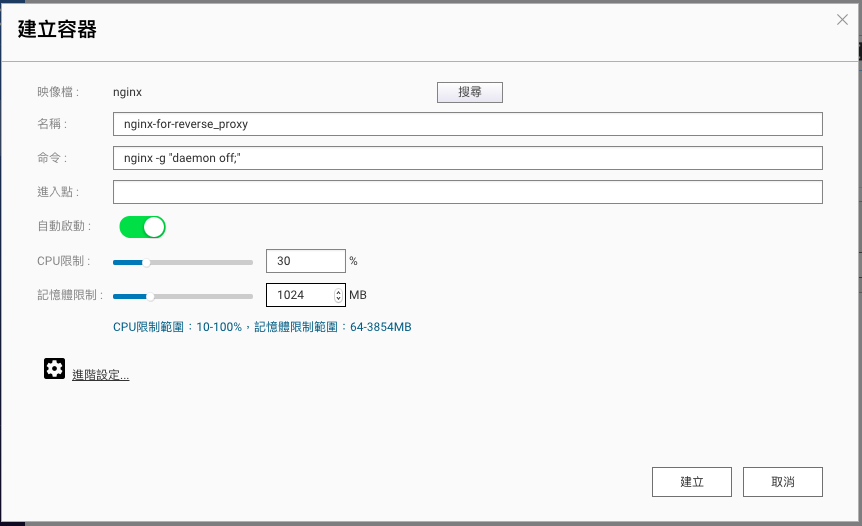

名稱上可以自己隨意輸入，為了好記我就打上nginx-for-reverse_proxy，也為了不要佔太多資源CPU以及RAM都降低

接下來，很重要的一點是網路的部分一定要使用Bridge，然後給一個固定IP，最後才能設定分享器將8879 port轉到.253上

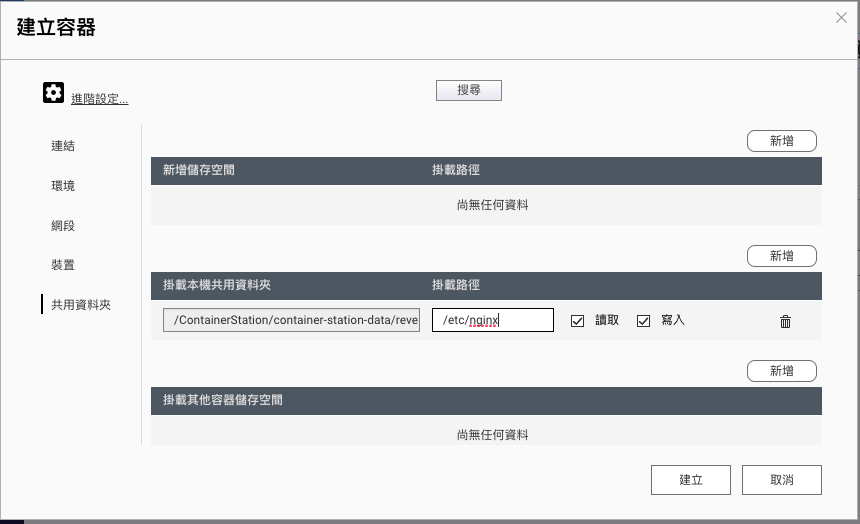

接下來是最重要的部分，我們必須將剛剛的nginx.conf所在資料夾 mapping到docker中的/etc/nginx資料夾

等同執行docker run 時的-v

幾秒鐘後就可以看到總覽中有一個docker跑起來了

這時候就可以去看一下xxx.alvinchen.club:8879 以及123.alvinchen.club:8879是不是已經轉到想要的位置上了

到這個步驟為止，應該已經沒有問題

最後補充一下如果要修改nginx.conf怎麼辦呢？

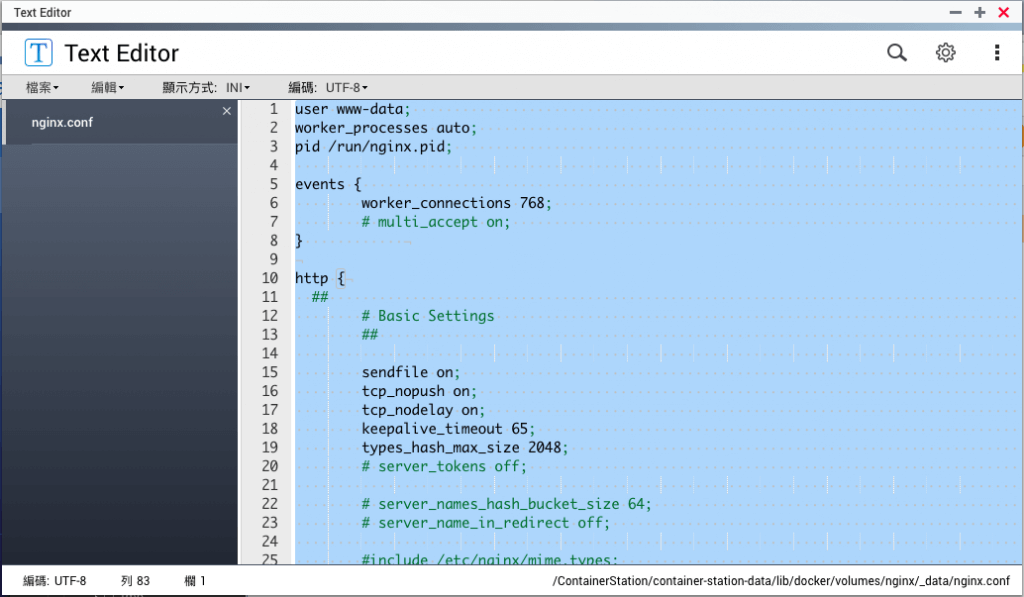

可以安裝Text Editor，就可以直接在FileStation中直接對檔案做編輯，像這樣子

以上希望對於Container Station或者Docker不熟悉的使用者有一些幫助
